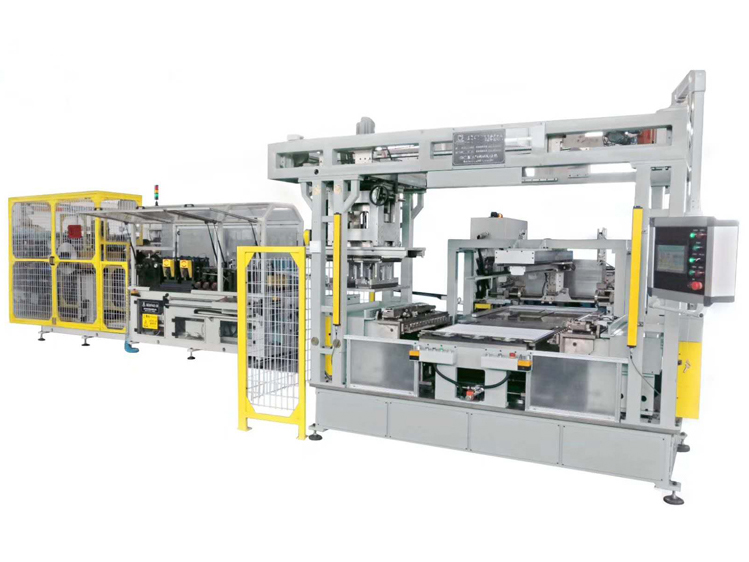

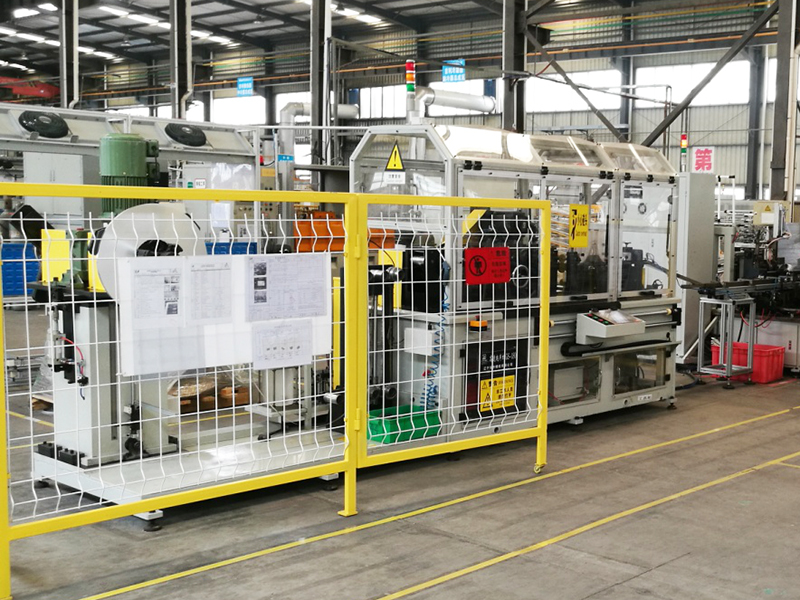

Esta linha de produção de núcleo de radiador de matriz é especialmente projetada para a construção de núcleos de radiador e condensador de alumínio. Ela é composta por uma máquina de laminação de aletas de alta velocidade, um dispositivo de carregamento automático de tubo plano, um dispositivo de colocação automática de aletas e tubos e uma máquina de construção automática de radiadores.
Componentes Principais

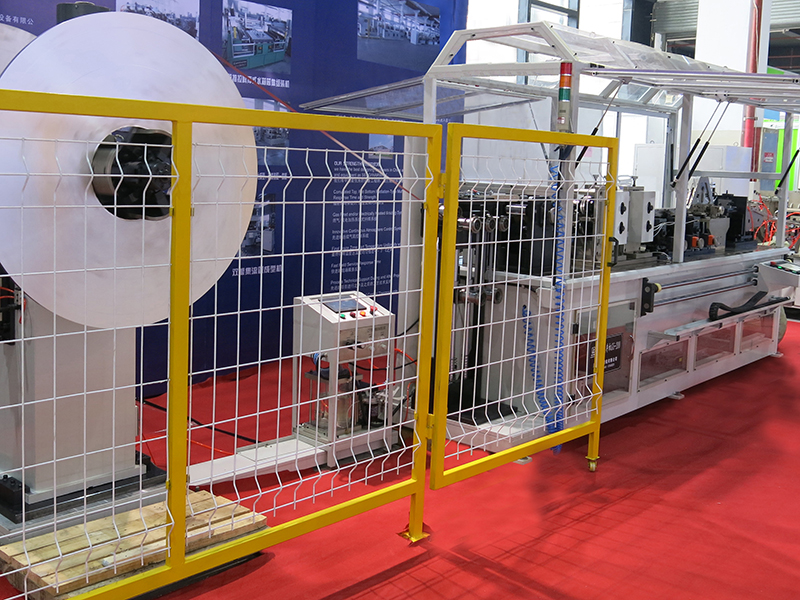

1) Máquina de laminação de aletas de velocidade média totalmente automática
2) Sistema de lubrificação preciosa por pulverização fracionada (uma pistola de pulverização superior e uma inferior)

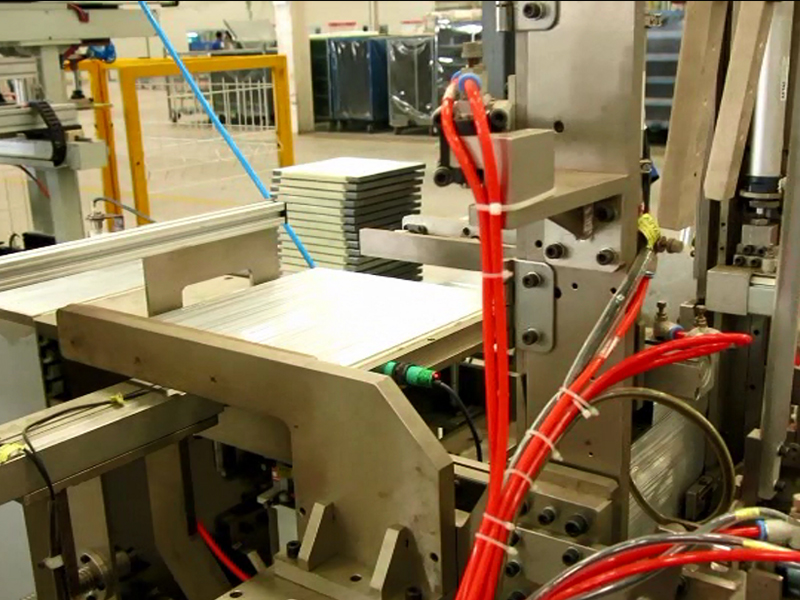

3) Dispositivo automático de carregamento de tubo plano

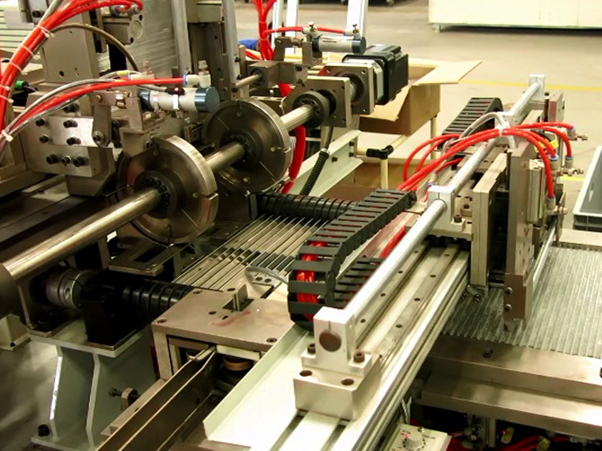

4) Dispositivo de colocação de aletas e tubos planos totalmente automático

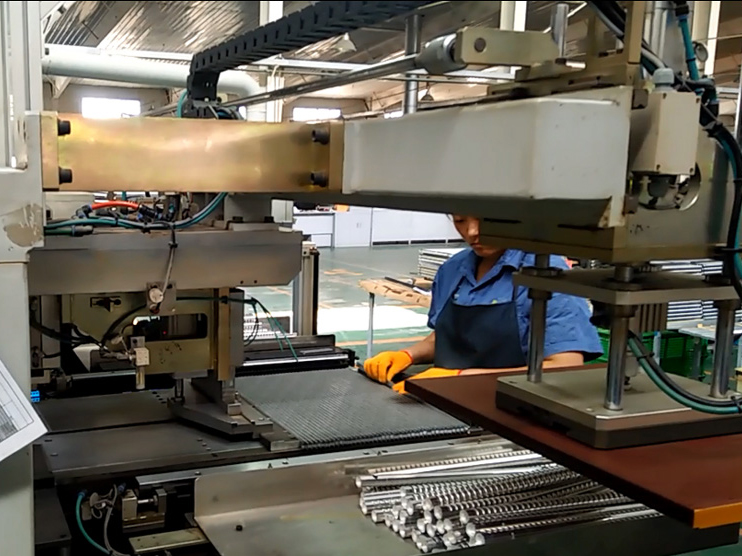

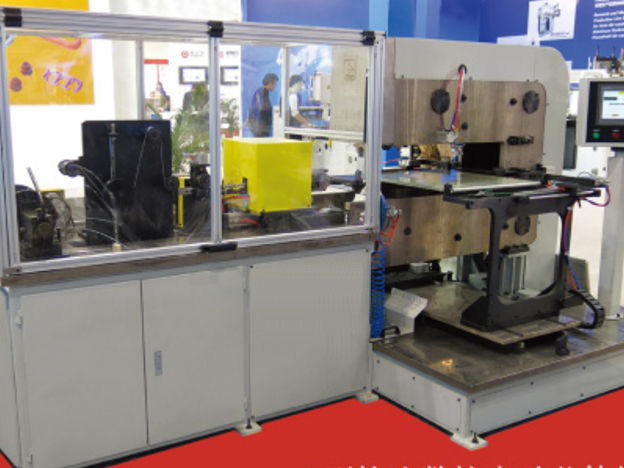

5) Máquina automática de construção de núcleo
6) Máquina automática de amarração de fios de núcleo (opcional)
Características Principais
Máquina de alta automação que combina a colocação de aletas e tubos e a construção do núcleo
Colocar manualmente os tubos planos na bandeja e carregar automaticamente no funil de tubos planos
Vinculada à máquina de laminação de aletas, coloca automaticamente a aleta e o tubo plano
Empurrar automaticamente a aleta e o tubo agrupados para a estação de construção do núcleo
Montagem automática de placas laterais, pedido de núcleos e montagem de tubos de cabeçalho
Grande variedade para vários núcleos de radiador / condensador
Informação Técnica Principal
Artigo
Informação
Comprimento adequado do tubo plano (largura do núcleo)
400-900 mm
Comprimento adequado da placa coletora/tubo (altura do núcleo)
300-600 mm
Números de tubos planos
30-90
Largura adequada do tubo plano
12, 16, 18, 20 mm
Espessura adequada do tubo plano
personalizado
Sistema de carregamento automático de tubos planos
Capacidade da bandeja de tubos
160 unidades / bandeja
Capacidade do dispositivo de elevação da bandeja
30 bandejas
Velocidade do dispositivo de colocação de parafuso espiral
