Moinho de Tubo Dobrado Tipo B para Radiadores

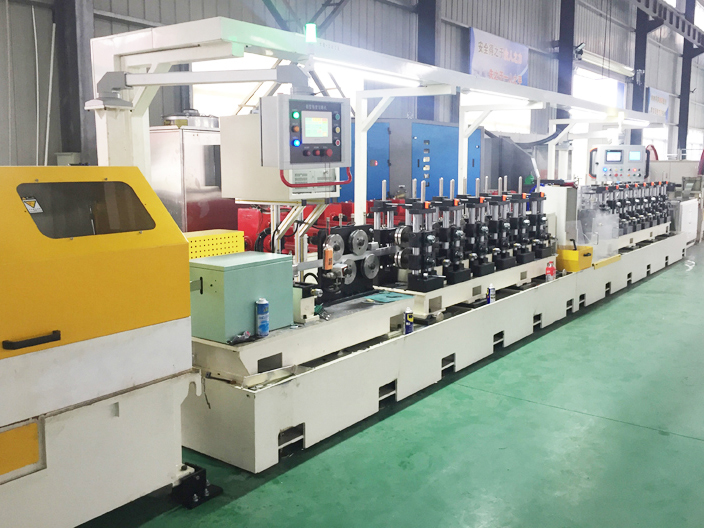

Descrição do Moinho

Este moinho de tubos foi especialmente projetado para produzir tubos planos de alumínio tipo B para radiadores.

Os tubos dobrados são produzidos a partir de bobinas de chapas para brasagem por meio de um processo de formação de rolos em várias etapas, levando a chapa gradualmente ao formato "B". Em comparação com os tradicionais tubos planos soldados por HF, os tubos B têm certas vantagens, principalmente em relação à resistência. As extremidades dobradas da chapa do tubo são soldadas dentro do tubo, o que cria uma ponte muito robusta entre as paredes. Isso resulta em maior resistência à pressão de ruptura.

Assim, tiras de alumínio mais finas podem ser usadas para reduzir o custo do material dos tubos do radiador.

Além disso, o resultado da transferência de calor dos núcleos do radiador por tubos B dobrados é melhor do que o dos tubos soldados com costura HF.
Os moldes de laminação de tubos são projetados em um tipo de cassete de troca rápida. Ao trocar esse tipo de cassete, também é possível produzir tubos de alumínio de outros tamanhos.

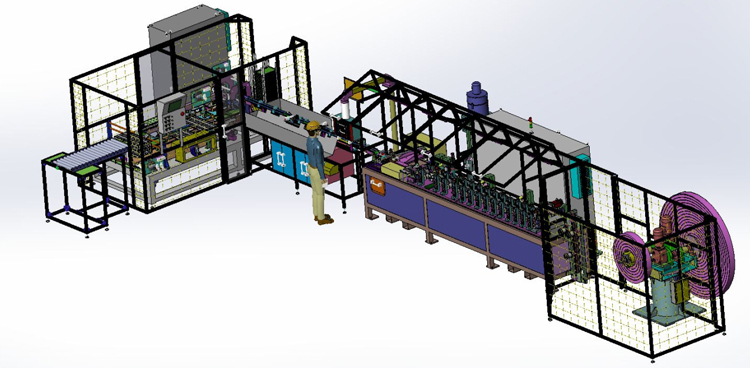

Fluxo de Produção

• Carregamento da bobina de tiras de alumínio por dispositivo de carregamento de absorvedor a vácuo (opcional)
• Desbobinamento da tira de alumínio por desbobinador ativo de cabeça dupla
• Alimentação de tiras de alumínio por alimentador de sincronização com buffer

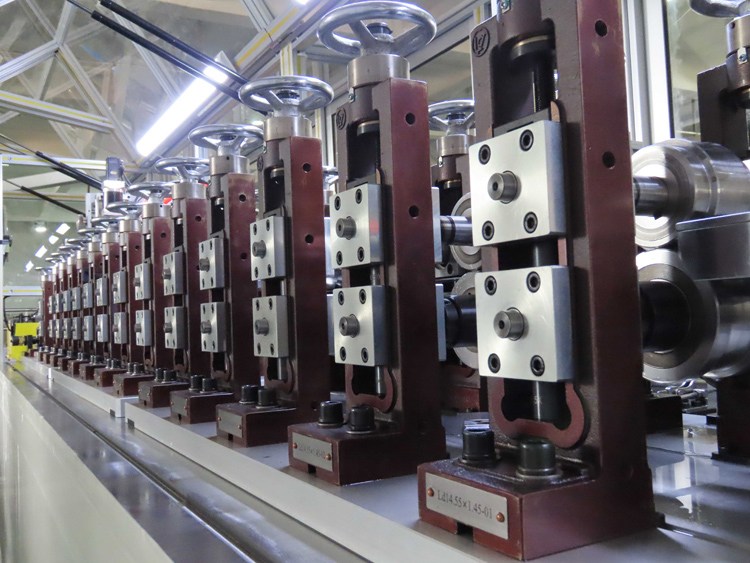

• Formação de rolos por 15 estações de rolos, incluindo dimpling on-line
• Corte no comprimento por cortador de alta velocidade ininterrupto
• Transmissão, com separação e coleta de tubos ruins
• Sistema de empilhamento automático de tubos (opcional)

Características Principais

• Bomba de parafuso servo colando fluxo de brasagem na superfície interna antes da formação, programável, inspeção visual em tempo real, garantindo a qualidade da colagem e a qualidade da brasagem posterior
• Tecnologia especial de projeto e ajuste de rolos para a formação de vários tubos de alumínio
• Troca rápida de rolos, apenas dois trabalhadores e 60 minutos para concluir a troca de tamanho
• Coordenação ideal entre os dispositivos de dimpling e corte, o comprimento da margem pode ser definido livremente
• Correia de transmissão de tubo de estação dupla, capaz de coletar separadamente tubos bons e ruins
• Dispositivo de corte especial, corte de alta velocidade que captura a velocidade de toda a linha, velocidade máxima de corte de 300 tubos/min. Velocidade máxima de corte de 300 tubos/min.
• A redução e o corte são combinados de forma ideal, o comprimento da margem na extremidade do tubo pode ser predefinido livremente
• Equipado com barreira de segurança, tampa de proteção, interruptor de porta e alarme de luz de voz
• Equipada com dispositivo de coleta de névoa de óleo, com taxa de recuperação >85%.

Informação Técnica

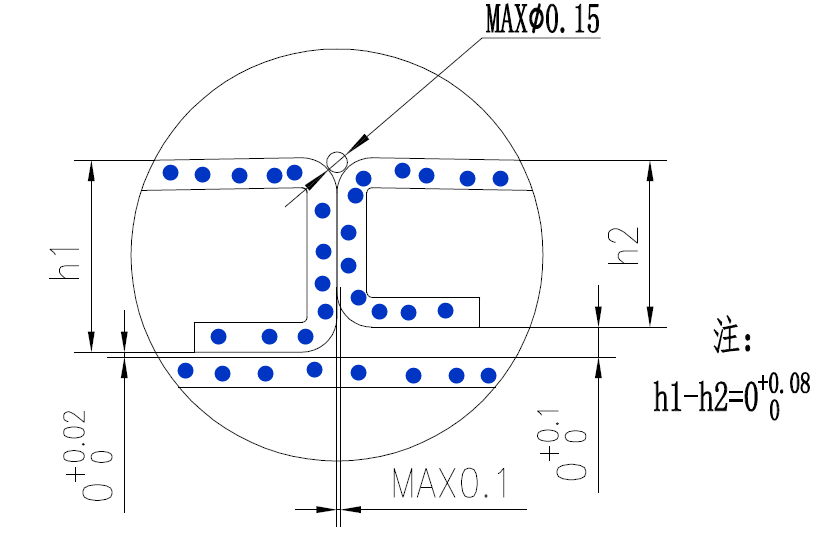

** Para a qualidade do tubo B dobrado, há dois parâmetros importantes a serem prometidos:
