Sistema de ensaio de descarga parcial

Sistema de ensaio de descarga parcial

O sistema de ensaio de descarga parcial é especial para medir a descarga parcial dos transformadores, motores, cabos, SIG (sistema de informação geográfica), interruptor, pára-raios e outros. Possui a especial função de medição de canal duplo, que permite fazer vários testes para diferentes itens ou inúmeros testes para diferentes pontos no mesmo item. Também é adequado para analisar posições de descarga de transformadores de grande porte.

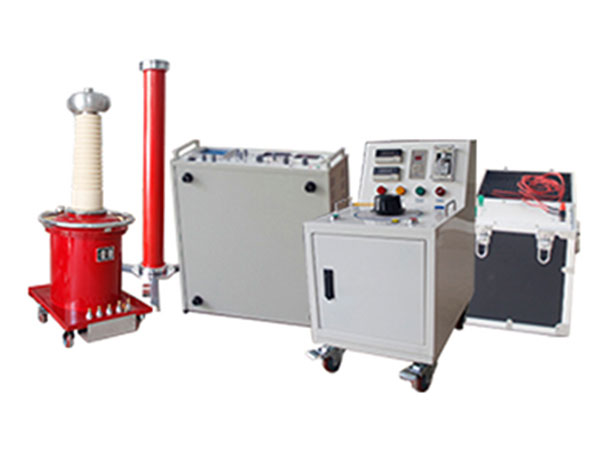

Componentes do sistema de ensaio de descarga parcial
1) Transformador de teste de descarga não parcial
2) Regulador de descarga não parcial e painel de controle
3) Filtro de isolamento
4) Condensador de acoplamento
5) Medidor de teste de descarga parcial
6) Resistência de limitador de corrente, fios e outros.

Características principais do Sistema de ensaio de descarga parcial
1. Método de trabalho de controle de programa completo, para uma melhor medição e análise.
2. Sugestões textuais estão disponíveis, o que torna a operação de equipamento simples.
3. O sistema de ensaio de descarga parcial pode salvar os dados e imagens de descarga parcial a serem impressos, relatório de testes de geração automática.
4. Escolhe livremente a elipse ou método de exibição de caminho mais curto que estaticamente mede, observa e analisa o impulso de descarga parcial de um ciclo de tensão de teste.
5. O sistema de ensaio de descarga parcial possui os mais recentes monitores de gráfico 2D e 3D, mais informações, mais fácil de fazer uma distinção entre descarga e impulso de perturbação.
6. Colunas de cor especial e valor máximo do impulso de descarga de indicação digital.
7. Técnicas de janelas numéricas especiais, evitando testes de perturbação.
8. O sistema de ensaio de descarga parcial possui medição de canal duplo e análise técnica para desenvolver circuitos reconhecidos pela polaridade de impulso ou circuito de medição de equilíbrio e conter os impulsos de perturbação.
9. Conveniente para estabelecer a medição e posicionamento de dados.

Parâmetros técnicos do Sistema de ensaio de descarga parcial
Itens Especificações
Canal de teste Duplo canal
Sensibilidade de teste 0.1 Pc
Banda de frequência de teste 3dB largura da banda, 10kHz-300kHz
Gama dinâmica de ganho 120dB
Lado inferior do filtro 10,20,40KH,
Lado superior do filtro 100,200,300kHz
Frequência de sincronização 50,100,150,200 ou qualquer
