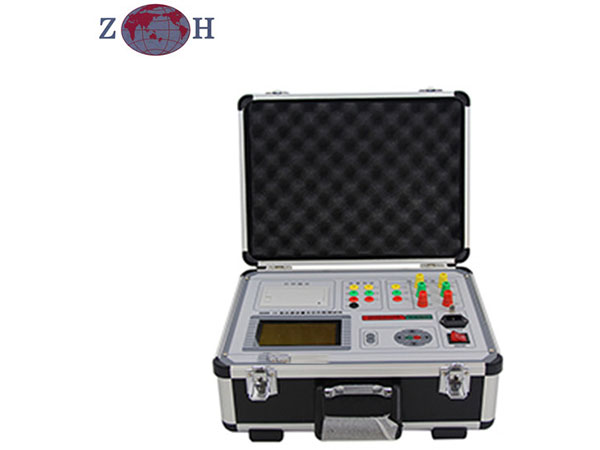

Aparelho de ensaio para transformador de instrumentos

Aparelho de ensaio para transformador de instrumentos

O aparelho de ensaio para transformador de instrumentos é um aparelho de ensaio integrado baseado em microprocessador completamente automático. Pode realizar testes de transformadores de corrente e transformadores de potencial, tais como taxa de excitação, enrolamento de polaridade, taxa e erro de ângulo de fase, etc.
Eleva e baixa automaticamente a tensão de testes de excitação sem qualquer intervenção do operador, com mais de 1200 VAC de tensão de teste de excitação disponível; Pode facilmente realizar testes no transformadore de grande corrente.

Características principais do Aparelho de ensaio para transformador de instrumentos
1) Completamente automático, sem qualquer parametrização.
2) Tanto para CT e PT, até 20 itens de teste..
3) AC de entrada de 220V, saída de alta segurança.
4) Portátil, leve 16Kg.
5) Impressora térmica embutida de grande porte.
6) O aparelho de ensaio para transformador de instrumentos tem uma memória flash para armazenar mais de 1000 unidades de dados de teste.
7) Computador com interface USB.
8) Monitor LCD de grande porte, exibição de menu e mouse rotativo.

Componentes do Aparelho de ensaio para transformador de instrumentos
1. Características de tensão de ampères de CT & PT
2. Taxa de CT & PT
3. Erro de relação do CT & PT (sem qualquer equipamento auxiliar)
4. Erro de ângulo de fase de CT & PT (sem qualquer equipamento auxiliar)
5. Polaridade de CT & PT
6. Corrente de excitação de ponto de inflexão / tensão de CT & PT
7. Curva de erro de 10% do CT
8. Teste de enrolamento secundário do CT
9. Teste de tensão do suporte AC do CT & PT
10. Medição de carga secundária do CT & PT
11. Desmagnetização automática do CT& PT

Dados técnicos do Aparelho de ensaio para transformador de instrumentos
Item Especificações
Tensão de entrada 220VAC±10V, 50Hz/60Hz
Tensão de saída 0-1200V/2500V(Max. 15A)
Corrente de saída 0-400A(5V)
Medição de precisão de volt-ampere 0.05%
Consumo total de potência 5kW
Gama de medição de CT 5A/5A-25000A/5A
Gama de medição de PT 5VA-500VA
Peso 16kg
Dimensão 380×180×240mm

Produtos similares

Código Características Parâmetros
Tensão de saída Corrente de saída
HG-A Configuração padrão, tanto para CT e PT, tensão e corrente de teste de configuração manual 0-1000V 0-600A
HG-B Aumento de tensão de saída e corrente 0-2500V 0-1000A
HG-C Tensão de saída super alta 0-6000V 0-1000A
HG-D Adicionar erro de relação e itens de teste de erro de ângulo de fase de comparação HG-A 0-1000V 0-600A
HG-E Aumento de capacidade saída comparado com HG-D 0-2500V 0-1000A
HG-F Adicionar teste de descarga secundária, aumento de medição de precisão em 0.1 graus 0-2500V 0-1000A
HG-G Completamente automático, sem necessidade de corrente e tensão de teste de configuração, precisão 0.05 graus 0-1200V 0-400A
