Máquina formadora e plegadora

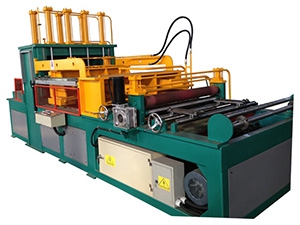

Máquina formadora de aletas corrugadas do tanque

Esta máquina pode automaticamente fabricar aletas ondulado para tanques ondulado com transformador.

I. Acumulo da Linha
1. Expansão mecânica, passiva 6T, capacidade: Decoiler.
2. Estação hidráulica: max. 30MPa, pressão max. fluxo 100L/min, motor da bomba de 7,5 kW; principais componentes hidráulicos são de Taiwan.
3. Principais unidades formadoras:condução hidráulica, formação automática
4. Dispositivo: hidráulico para cortar as barbatanas formadas
5. Mesa de trabalho: manual com 3m de comprimento
6. Sistema de controle PLC: PLC, inversor, tela sensível ao toque, codificador, que são da Mitsubishi do Japão, os componentes elétricos são da marca Schneider, a partir de joint-venture na China.

II. Dados técnicos principais

Itens Especificações
Largura de bobina de aço bruto 300-1500mm
Espessura de aço 1-1.5mm
Altura da aleta 100-400mm
Passos entre aletas 45-80mm
Espaço dentro da aleta 4-6mm
Velocidade de fabricação 3 aletas por minuto
Dimensão 5500×1600×2200mm

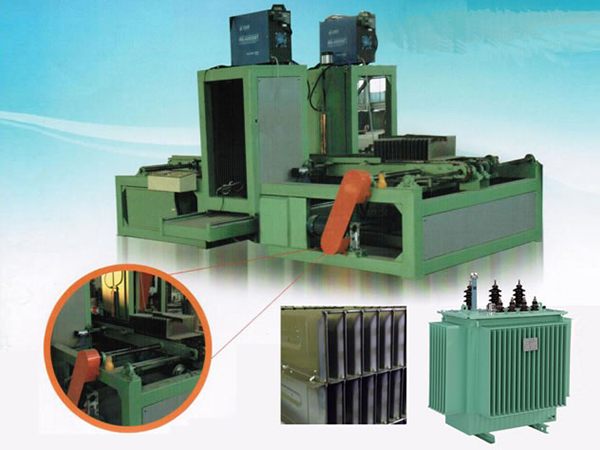

Máquina de solda para aletas corrugadas do tanque

Esta máquina é projetada especialmente para as aletas de soldagem de tanques de papelão ondulado.Todos os equipamentos mecânicos relacionados ao transformador podem também ser fornecidos.

Dados técnicos principais

Itens Especificações
Tamanho de aleta Max. 1400×1400×500mm
Espessura da aleta 1-1.5mm
Espaço dentro da aleta 4-6mm
Velocidade de solda Altura de aleta de 100mm: 3 aletas /min
Altura de aleta de 200mm: 2 aletas /min (Depende da espessura da aleta )
Máquina de solda por arco árgon (TIG) Duas peças, corrente de solda 30-300A
Ar comprimido 0.8MPa
Peso da máquina Cerca de 4000kg
Dimensão Cerca de 3600×2000×2000mm

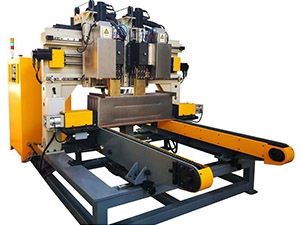

Máquina de solda por ponto de aletas do tanque transformador ondulado

Esta máquina é um dos nossos equipamentos patenteados que foi projetado por nós, para alcançar melhor resultado de solda por ponto em painéis de aletas onduladas que são fabricadas mediante uso de uma máquina destinada para este fim.

Duas tochas de solda são acionadas pelo motor servo e controladas pelo PLC. A altura, a posição e os cursos podem ser predefinidas com base na altura e largura do painel de aleta, e o processo de solda utiliza a solda por resistência, sua velocidade de soldagem é rápida e funciona com baixo nível de ruido. O movimento do painel de aleta é acionado por um inversor que é controlado por motor e o movimento dos cursos podem ser predefinidos com base nas densidades das aletas.

Dados técnicos

Artigo Dados
1 Largura adequada da aleta 300-1300mm (pode ser customizada)
2 Altura adequada da aleta 100-400mm
3 Espessura adequada da aleta Max. 1.5 + 1.5mm
4 Potência elétrica de entrada AC 380V, 3phase, 50Hz (pode ser especialmente encomendada)
5 Potência de transformador de solda 100kVA
6 Corrente de solda nominal primária 160A
7 Tensão sem carga secundária 7.2V
8 Taxa de carga sustentada 50%
9 Fonte pneumática 0.4MPa
10 Fluxo de água de arrefecimento 30L/min, 0.2MPa
11 Potência total do motor 8kW
12 Dimensão da máquina Cerca de 4500 x 2400 x 2300mm
13 Peso da máquina Cerca de 3500kg

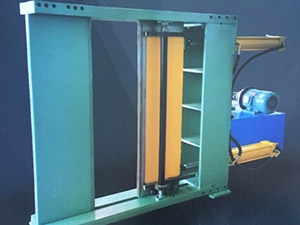

Máquina para dobra de aleta para parede de tanque transformador

Esta máquina é especialmente designada para fazer dobras de paredes de aletas com várias unidades com ângulos de 90 graus.

Dados técnicos

Artigo Data
1 Espessura de material adequado 1.0-1.6mm
2 Altura de aleta adequada 50-400mm
3 Largura de de aleta adequada 300-1600mm
4 Distância entre duas unidades Mais de 60mm
5 Potência de motor de bomba hidráulica 2.2kW
6 Motor de bomba SIEMENS da China
7 Componentes elétricos SCHNEIDER da China

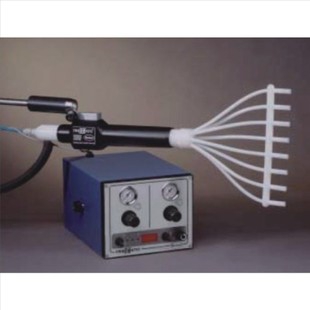

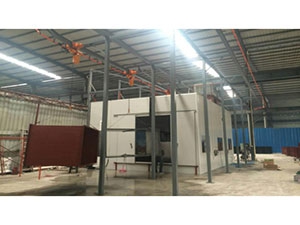

Linha de revestimento em pó para tanques onduladas de transformador

Podemos projetar linhas de revestimento em pó para tanques de transformadores com base nos requisitos dos clientes e o grau automatização também pode ser customizado com base no orçamento do cliente. Usamos um sistema de pulverização especial da Nordson que garante um revestimento de qualidade do nosso tanque corrugado para transformador.
