A estrutura e o corpo do dobrador de tubos adotam uma estrutura de quilha para garantir alta intensidade, rigidez e estabilidade.

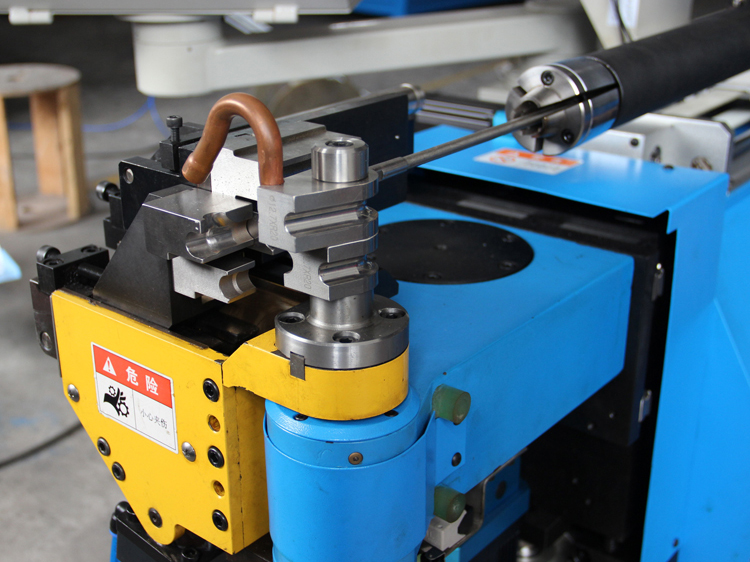

O cabeçote de dobra é projetado em uma estrutura de caixa integral e o braço de dobra adota uma corrente de dentes precisos como transmissão, oferecendo alta precisão.
A estrutura de fixação especial garante força de fixação suficiente para não danificar a peça de trabalho.
A haste central é do tipo junta universal, dispensando lubrificação.
A máquina tem função de autoteste para detectar o original dos eixos X e Z e alarme de ponto morto.
Tela LCD de 8", teclado antifouling integrado
O controlador CNC pode salvar 400 programas de unidades para 400 produtos, código G-M, com interface RS232
O programa tem função de calibração automática para ângulo e comprimento de dobra, contagem automática, alarme automático e memória de desligamento.
Informação Técnica Principal
Artigo
Informação
Diâmetro adequado do tubo de flexão
Cobre/alumínio
Máximo 20mm
Aço carbono
Máximo 16mm
Espessura adequada da parede do tubo
Cobre/alumínio
Máximo 1.5mm
Aço carbono
Máximo 1.0mm
Ângulo máximo de flexão
0- 200º
Ângulo de rotação 3D
360º
Raio máximo de flexão
R80mm
Raio mínimo de flexão
R10mm
Comprimento máximo da peça de trabalho
1800mm (tipo passante)
Curso de alimentação
0-1200mm
Eficiência geral de dobra
2,2 seg. por curva
Velocidade de alimentação
1-1200mm/seg.
Velocidade de rotação
0-600 º/seg.
Velocidade de dobra
0-300 º/seg.
Precisão de reposicionamento
±0,05mm
±0.05mm
±0.05º
±0.05º
±0.05º
±0.05º
Potência do motor servo
1,5kW
1.5kW
0,75kW
0.75kW
3,0kW
3.0kW
Pressão pneumática
0,5-0,7MPa
Fonte de alimentação
380V, trifásico, 50Hz
Dimensões da máquina
2500 x 620 x 1300 mm
Peso da máquina
Cerca de 1200 kg

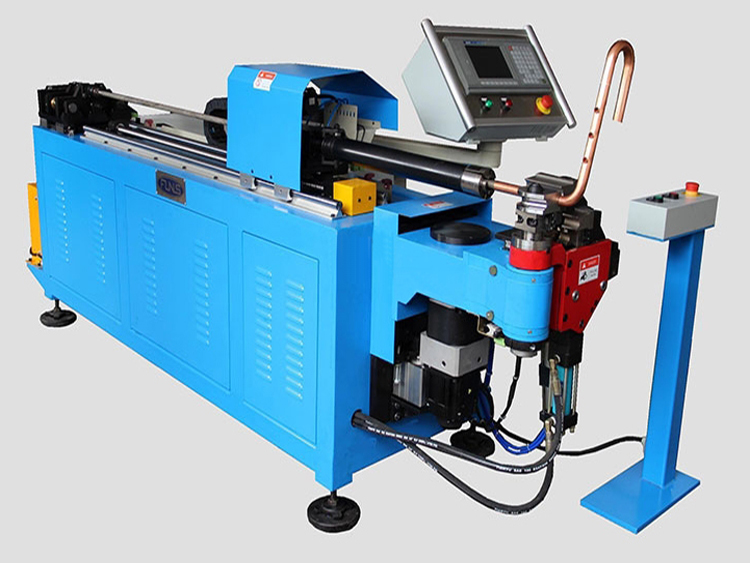

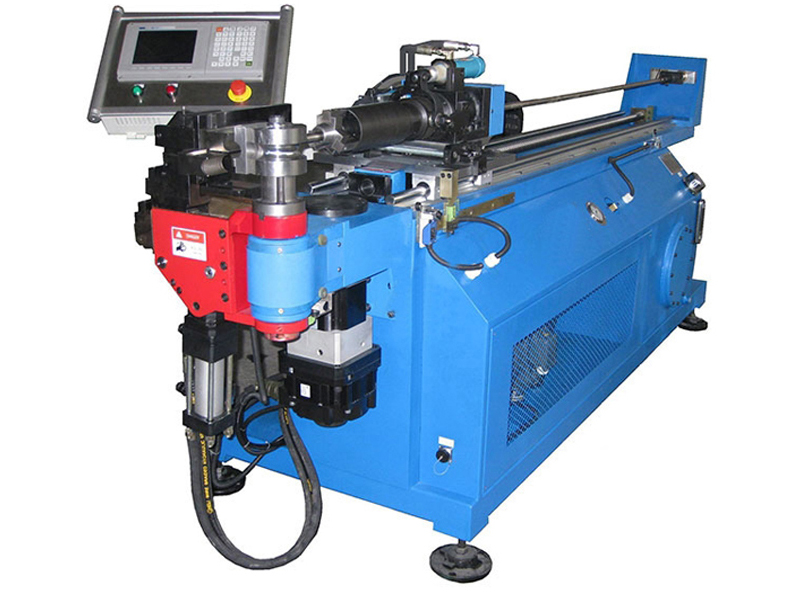

A máquina de dobra de tubo de cobre CNC acima tem um design de matriz de dobra única. Também temos modelos de matriz de 2 camadas e de 3 camadas.

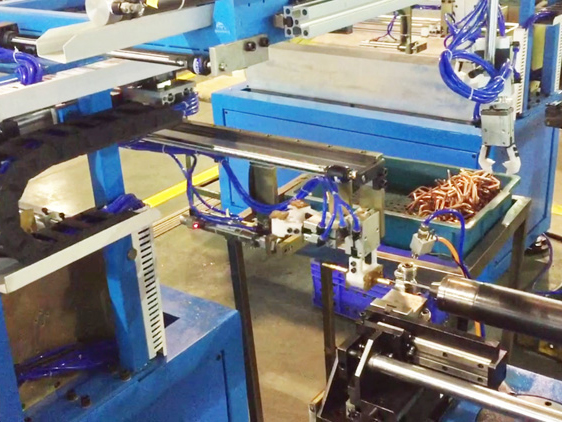

Podemos fornecer um dispositivo de carregamento automático e um manipulador para obter uma operação totalmente automática e autônoma.
Também podemos integrar a função de perfuração de furos de colarinho na dobradeira de tubos.
